變壓器感應耐壓帶局部放電測量注意事項牢記9條

責任編輯：葉穆生 人氣： 發表時間：2020-08-28 17:29:35

•       變壓器感應耐壓帶局部放電測量，有效預防變壓器局部放電是引起絕緣件老化并導致其被擊穿事故，深度解釋變壓器的局部放電試驗核心注意事項9條。數據來源超過500多例變壓器局部放電試驗分析報告。
        變壓器感應耐壓帶局部放電測量又稱變壓器繞組+套管感應耐壓帶局部放電測量、變壓器感應耐壓帶局部放電測量、變壓器長時感應電壓試驗帶局部放電測量、變壓器繞組+套管長時感應電壓試驗帶局部放電測量、變壓器局部放電試驗。

        變壓器感應耐壓帶局部放電測量嚴格參照GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》、GB/T 7354- 2003/IEC 60270:2000《局部放電測量試驗標準》等規程標準
        變壓器感應耐壓帶局部放電測量目的:局部放電是引起絕緣件老化并導致其被擊穿的主要原因。短時間的放電可能不會造成絕緣受損，但是由于變壓器般是長期運行的，因此一旦放電持續，會對絕緣材料產生破壞，從而縮短了變壓器的壽命。局部放電試驗根據有關標準，對電力變壓器進行局部放電檢測，檢查電力變壓器制造、安裝、檢修質量，提高電力變壓器運行的可靠性。
        變壓器感應耐壓帶局部放電測量注意事項:
        1、應在所有的分級絕緣繞組的線端上進行測量。對自耦連接的一對繞組的較高電壓和較低電壓的線路端子，也應同時用來測量。
        2、每個測量端子都應該在線端與地之間施加重復脈沖來校準，這種校準是用來在試驗期間對讀數進行定量。
        3、在變壓器一個指定線端上測得的視在電荷量，是根據經上述校準后的最高的穩態重復脈沖波計算出來的。偶然出現的尖波可以忽略不計。
        4、在施加電壓的前后，應記錄所有測量端子的背景噪聲水平。
        5、背景噪聲水平應低于規定的視在電荷量限值q的一半。

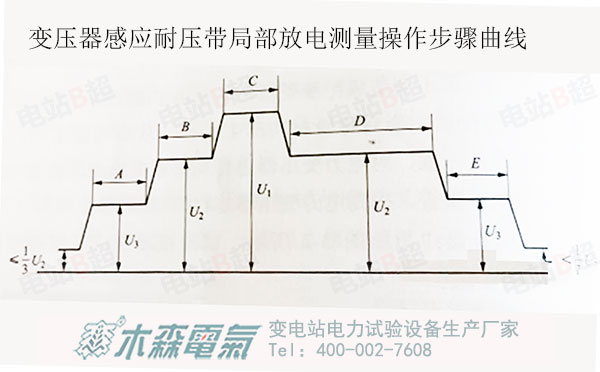

        6、在電壓升至U1及由U1再降低的過程中，應記錄可能出現的起始放電電壓和熄滅電壓值。
        7、在施加電壓U3的兩個階段和U2的第一階段中應讀取并記錄一個讀數。
        8、在施加U3和U2的短時間內不要求觀測。
        9、在電壓U2的第二階段的整個期間內，應連續地觀察并按一定的時間間隔記錄局部放電水平。
        如果在上述局部放電的觀測過程中，試驗電壓不產生突然下降，并在施加電壓30min的最后29min內，所有測量端子上的視在放電量的連續水平，低于規定的限值，并不表現出明顯地、不斷地向接近這個極限方向增長的趨勢時，則試驗為合格。
        如果在段試驗內， 視在電荷量的讀數超過規定的限值，但之后又低于這個限值，則試驗不必中斷可連續進行，直到在此后的30min的期間內取得可以接受的讀數為止。偶然出現的較高的脈沖可忽略不計。
  只要不產生擊穿并且不出現長時間的特別高的局部放電，則變壓器感應耐壓帶局部放電測量是非破壞性的。

        當變壓器感應耐壓帶局部放電測量結果表明局部放電量超過標準規定或被試品有異常放電時，應停止試驗，檢查測量接線是否存在問題，復測試驗電源背景噪聲水平是否低于標準對被試品規定的視在放電量的50%，確定異常放電的原因后，重新進行試驗。

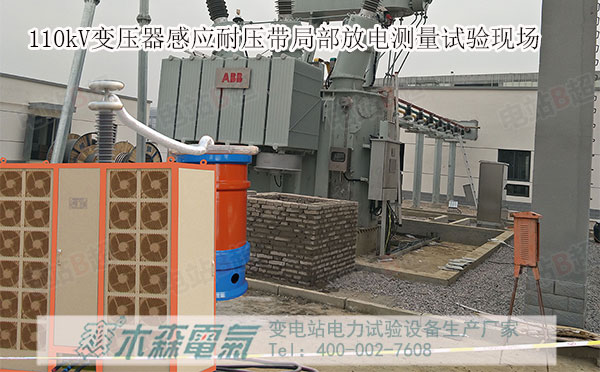

        變壓器感應耐壓帶局部放電測量注意事項來源于木森電氣《湖南寧鄉110kV變壓器感應耐壓帶局部放電測量技術方案》。
